隨著智慧家庭、智慧辦公概念逐漸深入人心，樓宇正變得越來越節能，但是其內部空氣質量正在加速惡化。人處于密閉空間時，二氧化碳的濃度將會增加，隨之下降的空氣質量會引發嗜睡、注意力下降以及頭痛等癥狀，嚴重影響人正常的工作學習。CO?傳感器可以集成在室內空氣質量監測儀、空氣凈化器和智能溫控器中，在室內空氣質量監測中發揮著至關重要的作用，商業區和住宅區的新風機和智能通風系統通常使用二氧化碳傳感器進行調節通風。

日前，盛思銳（Sensirion）推出了基于光聲傳感原理的新型二氧化碳傳感器SCD4X，為智能家居、汽車等領域的應用場景開辟了更多可能性。得益于其小體積、高集成度的優勢，相比于傳統的紅外氣體檢測技術（NDIR）傳感器方案，SCD4X在性能和價格上取得了空前突破，特別適合大批量和對成本高敏感的應用需求。

傳統的二氧化碳傳感器大都是僅僅起到室內空氣質量監測的作用，通過監測室內環境的二氧化碳含量，向客戶展示空氣質量是好的；如果二氧化碳濃度過高，需要客戶自己打開窗戶進行通風。新型二氧化碳傳感器可用于啟動通風的觸發器，以確保舒適度、健康水平和生產力，通過移動APP或者LED顯示二氧化碳濃度，當二氧化碳濃度超過臨界閾值時，引導用戶使用觸發裝置，更加智能化和人性化。

作為智慧家庭室內場景中的一環，新型CO?傳感器的出現為其他芯片模塊、傳感器廠商提供了全新的思路，只有從技術創新出發，才能真正降低成本；在打破規則之前，首先要精通并掌握它們。那么新型二氧化碳傳感器的技術優勢又在哪里呢？二氧化碳傳感器是氣體傳感器的一種，讓我們來簡單認識一下氣體傳感器的種類。

一、氣體傳感器種類介紹

氣體傳感器類型多樣，主要包括粉塵傳感器、二氧化碳傳感器、有毒氣體傳感器等。粉塵傳感器可以檢測周圍空氣中粉塵顆粒濃度的大小，主要有家用空氣凈化器，空氣品質檢測儀，新風系統空調，消費類電子產品等；二氧化碳傳感器是用于檢測二氧化碳濃度的儀器，主要有新風系統，農牧業二氧化碳監控，空氣品質檢測儀，車載凈化器等；有毒氣體傳感器是用于檢測一氧化碳、臭氧濃度的儀器，主要有甲醛檢測儀，煤氣探測器，惡臭檢測儀，乙烷檢測器等；其他還有運用于檢測可燃?xì)?、氧氣、酒精的傳感器?/span>

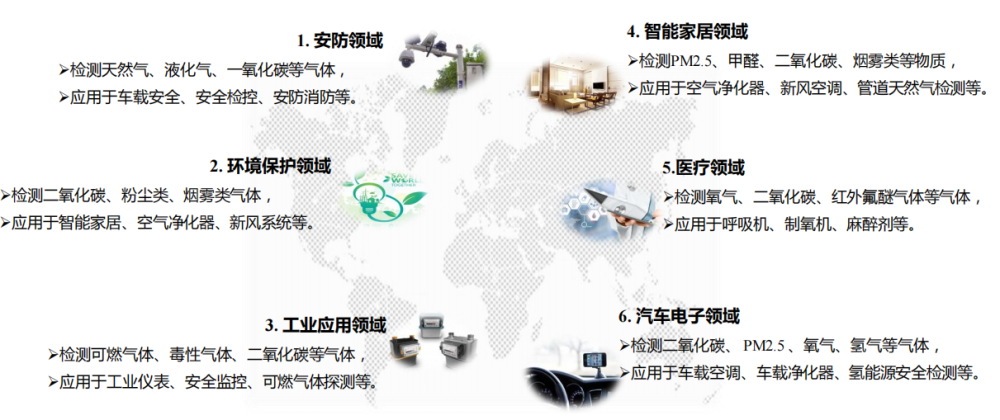

二、氣體傳感器應用領域介紹

三、氣體傳感器市場規模與競爭格局

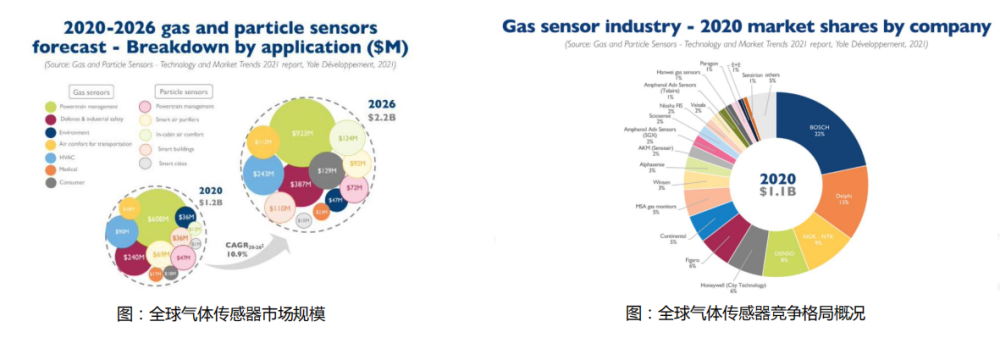

全球氣體傳感器規模持續增長。2020年，全球氣體傳感器總體規模約為11-12億美元，預計到2026年將達到22億美元規模，年復合增長率約為10.9%。

? 海外氣體傳感器行業參與者：城市技術（CityTechnology）、費加羅（Figaro）、安費諾（Amphenol）、博世（Bosch）、盛思銳（Sensirion）、森爾（Senseair）等。

? 國內氣體傳感器行業參與者：漢威科技（煒盛電子）、四方光電、攀藤科技、北京益杉、深圳藍月等。其中，根據Yole統計數據，2020年漢威與子公司煒盛的氣體傳感器在全球市占率約為4%。

四、氣體傳感器技術路徑介紹

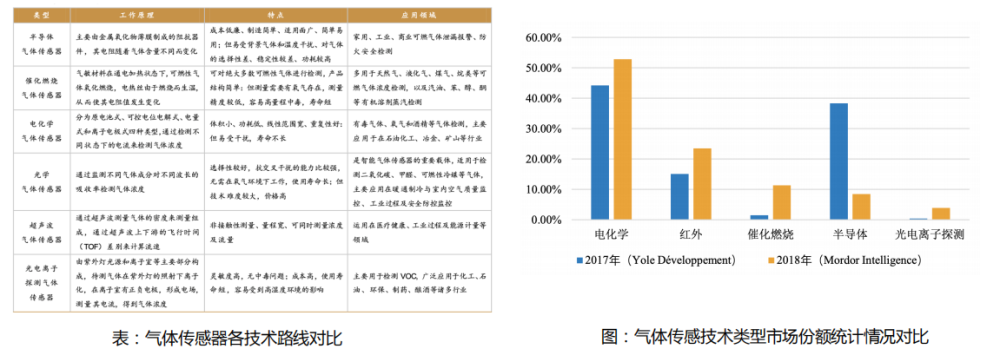

不同技術路線的氣體傳感器有望并行發展，光學技術傳感器市場份額不斷上升。由于對于高精度測量的需求不斷增加，光學傳感器成本不斷下降，光學傳感器市場份額占比不斷走高。根據市場咨詢公司Yole Development和Mordor Intelligence統計，全球氣體傳感器市場中電化學、紅外、半導體技術共同占據了95%以上的市場份額，其中，應用電化學、半導體技術的氣體傳感器占比分別達44.2%、38.3%，應用紅外技術的氣體傳感器占有15.1%。2018年應用電化學、紅外和催化燃燒技術的氣體傳感器市場份額提升，而應用半導體技術的氣體傳感器份額顯著下降。

五、新型二氧化碳傳感器的技術優勢

盛思銳在傳感器微型化方面深厚的專業知識，使其在二氧化碳傳感器方面邁出了突破性一步。新型的SCD40于美國圣何塞傳感器展上斬獲2019年最佳傳感器大獎（Best of Sensors Awards 2019），主要得益于以下幾個關鍵的技術優勢：1、盛思銳的CMOSens專利技術——尺寸小；2、采用LGA貼片封裝：可回流焊接；3、光聲傳感原理造就高機械穩定性；4、集成最佳的濕度和溫度（RH/T）傳感器。

SCD40的尺寸為10mm*10mm*7mm，與前一代的SCD30相比，尺寸縮小了5倍；利用光聲學傳感原理，在不影響傳感器性能的前提下，SCD40光學共振腔的尺寸得以大幅度減小。這有利于最大自由度的設計和應用開發，通過最小的組件有效整合成本和空間，造就超高的性價比。

▲新型SCD40二氧化碳傳感器在尺寸上 幾乎是原來方案的1/5 目前市場上的二氧化碳傳感器主要是應用NDIR紅外氣體方案，其工作原理是基于不同氣體分子的近紅外光譜選擇吸收特性，利用氣體濃度與吸收強度關系（朗伯-比爾定律）鑒別氣體組分并確定其濃度的氣體傳感裝置。

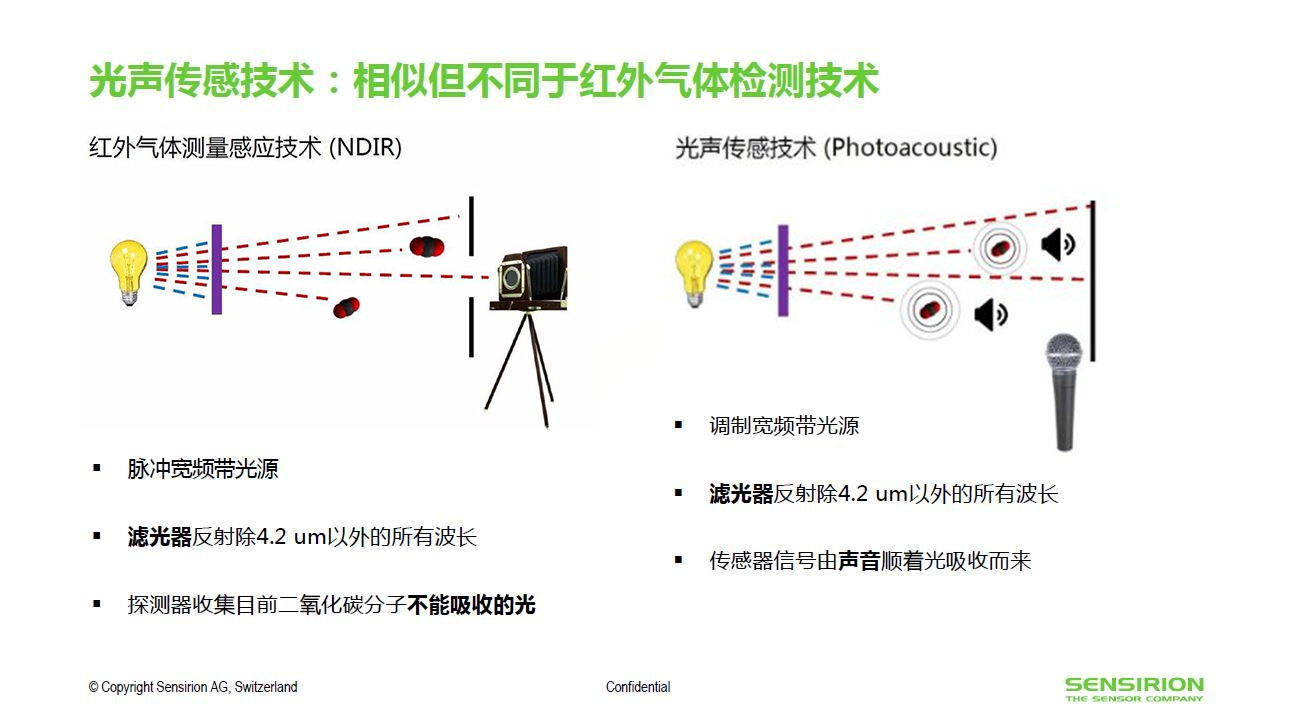

以SCD30為例，紅外光源發射出一段范圍的紅外光，通過一個4.2um波長的窄帶濾波片后，由紅外傳感器監測透過4.2um波長紅外光（其他波長）的強度，以此表示CO?氣體的濃度。而SCD40的光聲傳感方案則不同，傳感器信號由4.2um處的光聲轉換信號表征，CO?濃度越高，聲音信號越大。

光聲傳感原理已經推出幾十年，但是到目前為止都僅僅是作為昂貴的實驗室場景的儀器；通過規模經濟和高比例的自制零部件降低價格，CMOSens專利技術使得光聲傳感的應用邁出了突破性的一步。
